产品概述 PRODUCT OVERVIEW

集成电路用硅片是集成电路及其他半导体芯片的关键性、基础性的原材料，目前90%以上的半导体产品使用硅基材料制造。产品终端应用涵盖移动通信、便携式设备、汽车电子、物联网、工业电子等多个行业

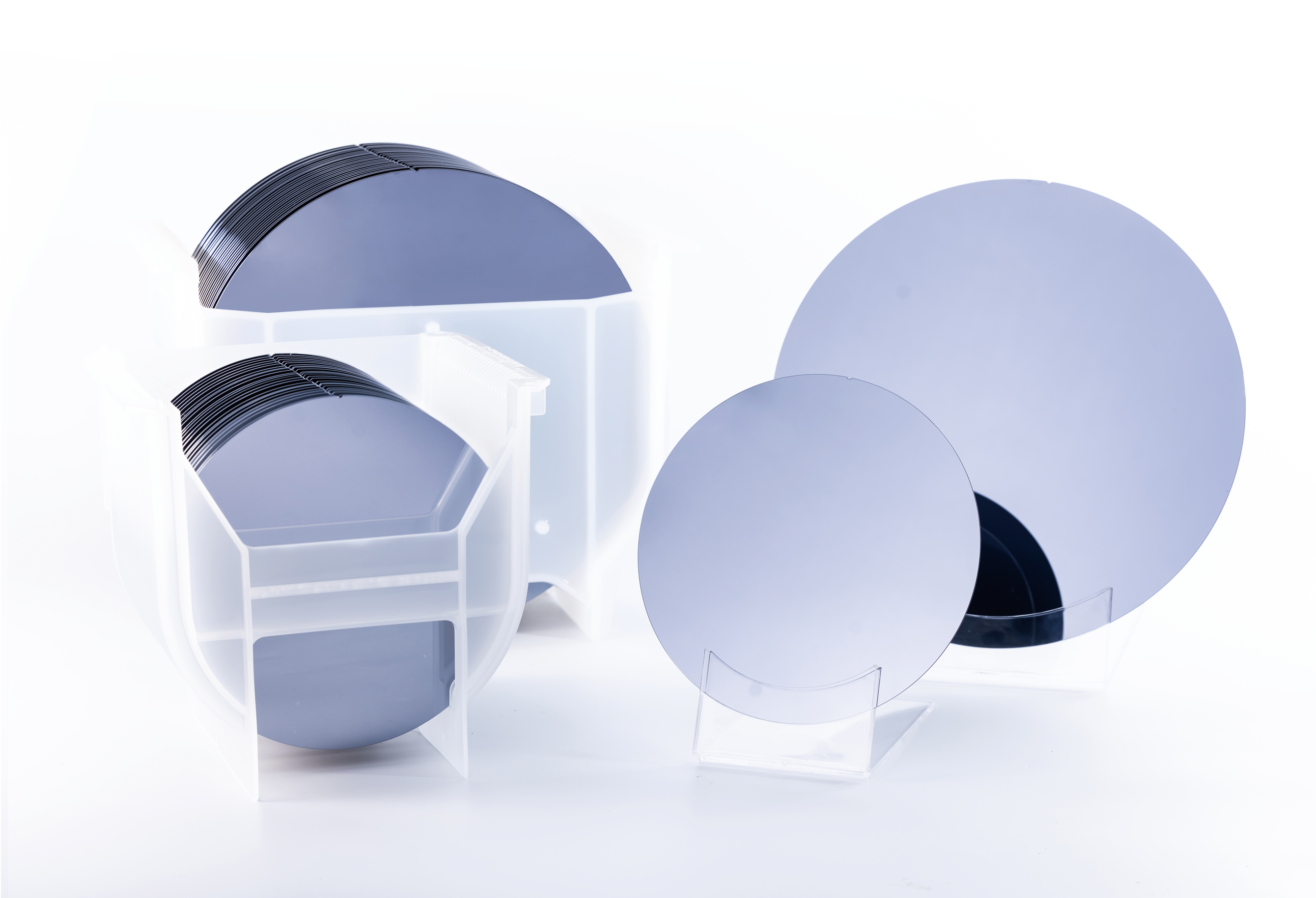

上海超硅主要生产200mm~300mm大尺寸硅片，包括轻掺抛光片、外延片、氩气退火片、SOI片等，广泛用于各类逻辑电路、模拟电路、存储器相关芯片的研发与生产

公司产品已经销售给位于中国大陆、台湾、欧洲、美国、日本、新加坡等全球主要的晶圆厂，为全球消费、工业等领域的电子信息产品提供最基础的原材料供应。

300mm抛光片

COP Free 轻掺晶体生长技术，拥有优异的缺陷密度、平坦度、洁净度性能表现

广泛应用于NOR Flash，NAND Flash，DRAM，DDIC，BCD，PMIC等器件的生产及工艺过程和生产设备监控

300mm外延片

轻掺及重掺抛光片衬底，采用一流的外延生产设备生产，拥有优异的缺陷密度、平坦度、洁净度性能表现

广泛应用于先进 CMOS 逻辑电路，Flash 器件，CIS器件，Power MOSFET 等产品

200mm抛光片

Low COP 及 COP Free 轻掺晶体生长技术、重掺晶体生长技术、拥有优异的缺陷密度、平坦度、洁净度性能表现

广泛应用于 CMOS Logic电路、BCD产品、模拟电路及 PMIC 产品的生产及工艺过程和生产设备监控

200mm氩气退火片

氩气退火晶体生长及控制技术、氩气退火工艺技术、低表面缺陷密度

广泛应用于 BCD 电器、Flash存储器件、DDIC 模拟电路等产品

200mm外延片

轻掺及重掺抛光片衬底，采用一流的外延生产设备生产，拥有优异的缺陷密度、平坦度、洁净度性能表现

广泛应用于 CMOS 逻辑电路，Flash 器件，Power MOSFET，CIS等器件

200mmSOl片

采用 HIIS 剥离以及键合减薄技术制备的薄膜和厚膜 SOI 晶圆，具有高质量低缺陷的顶层硅和优异的膜厚均匀性

广泛应用于RF，power，MEMS，photonic device
